本產品采用耐高溫的增強阻燃骨架、優質漆包銅線和高磁通密度的硅鋼片所組成。鐵芯為EI型鐵芯。功率大、效率高、成本低、溫升低、接線安全可靠、防護等級高、電氣性能好等特點，能夠的在額定負載下長期有效工作。適用于50～60Hz的交流電路中，廣泛應用于工業設備電源和安全隔離照明等等。
產品功率：100W 輸出電壓：按客戶需求

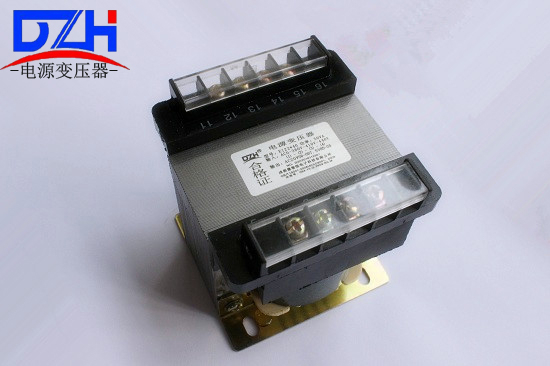

產品型號：100w EI28*50 BK控制變壓器 外形尺寸: 86*95*90
輸入電壓：AC220V 安裝尺寸：75*75
應用范圍：配電箱，工業設備等
生產流程： 繞線→包絕緣→插片→檢測→含浸→烘烤→檢測→貼標→裝箱
使用環境
1、周圍空氣溫度-5℃至+40℃，
2、安裝地點海拔不超過2000m；
3、變壓器在50厘米范圍內請不要放置其他易燃易爆物品，1厘米不要放置其他物品，確保變壓器有良好的散熱環境，保證安全。
請準確計算負載功率，切勿超載。輸出請勿短路，如無輸出時，請斷電一分鐘再通電使用。通電使用前，請仔細確認變壓器是否鏈接正確，嚴謹變壓器線路接反。
4、無劇烈震動和沖擊振動的地方
5、在無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃的地方；
6、不受雨雪侵襲的場所。
產品特點：
|
BK控制變壓器型號列表（部分產品）
|
|
型號
|
容量(VA)
|
輸入電壓
|
輸出電壓
|
外形尺寸長寬高（mm）
|
安裝尺寸（mm）
|
|
EI28*40
|
80
|
按客戶需求生產
|
按客戶需求生產
|
86*85*90
|
75*75
|
|
EI28*50
|
100
|
|
|
86*95*90
|
75*75
|
|
EI32*48
|
150
|
|
|
96*100*105
|
84*84
|
|
EI35*55
|
200
|
|
|
105*95*88
|
93*83
|
|
EI35*65
|
300
|
|
|
105*113*102
|
95*86
|
|
EI40*63
|
400
|
|
|
120*120*119
|
107*103
|
|
EI40*70
|
500
|
|
|
120*127*118
|
110*107
|
|
EI40*80
|
600
|
|
|
120*137*118
|
110*117
|
|
EI50*70
|
800
|
|
|
150*140*143
|
133*128
|
|
EI50*80
|
1000
|
|
|
150*150*143
|
133*138
|
|
EI64*80
|
1500
|
|
|
196*180*190
|
165*135
|
|
EI64*100
|
2000
|
|
|
196*200*190
|
165*155
|
|
EI64*120
|
3000
|
|
|
196*220*190
|
165*175
|
|
EI76*100
|
4000
|
|
|
230*200*225
|
195*160
|
|
EI76*120
|
5000
|
|
|
230*225*225
|
195*185
|
|
EI80*120
|
6000
|
|
|
240*220*240
|
200*185
|
|
EI80*140
|
8000
|
|
|
240*245*240
|
200*210
|
|
備注：
1、外形尺寸為參考尺寸，如有特殊要求可以按要求定制
2、以上圖表全部為銅線繞制，如需鋁線需要單獨定制和說明
3、如用戶有特殊要求，本公司可代為設計制造
4、上表僅列明我廠部分產品型號，如需了解更多可致電：028-84374168
|
定制說明
用戶在購買產品時須知：
1、變壓器的基本型號規格，容量及數量。
2、變壓器的初、次級電壓。
3、提供初次級電壓時，同時提供各電壓的容量分配，或參考案例來選取合適型號規格的產品。
4、本公司產品外形和安裝尺寸僅供參考。如尺寸需要改變可在訂貨時特殊說明。
