本產品采用耐高溫的增強阻燃骨架和耐高溫的阻燃灌封殼，優質漆包銅線和高磁通密度的硅鋼片所組成。鐵芯為EI型鐵芯。防水性能好、體積小、效率高、成本低、溫升低、接線安全可靠、防護等級高、電氣性能好等特點，能夠的在額定負載下長期有效工作。適用于50～60Hz的交流電路中，廣泛應用于儀器儀表電源、醫療設備、家用電器和工業設備電源。
產品功率：1.5W 輸出電壓：按客戶需求

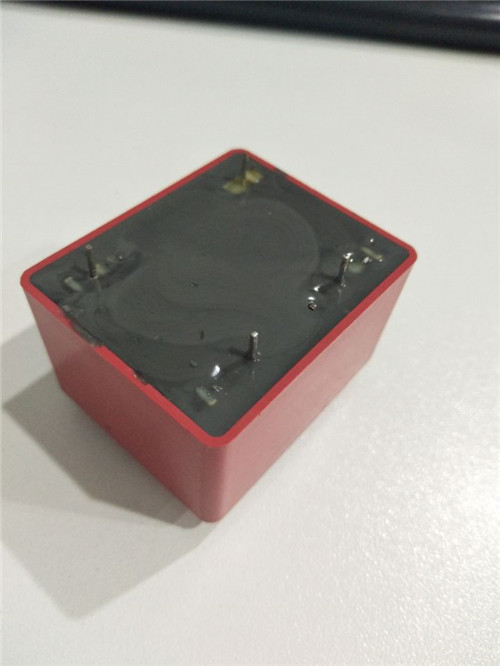

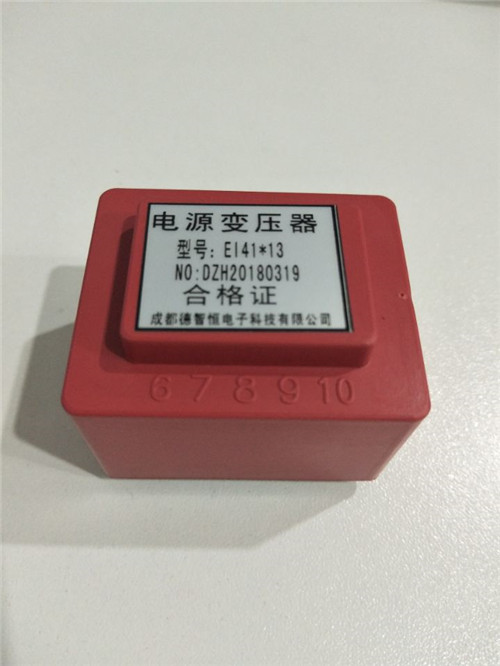

產品型號：1.5w EI 41*13 灌封變壓器 外形尺寸：38*32*31
輸入電壓：AC220V 引線：無
應用范圍：PCB板、空調、電飯煲、洗衣機、等電器

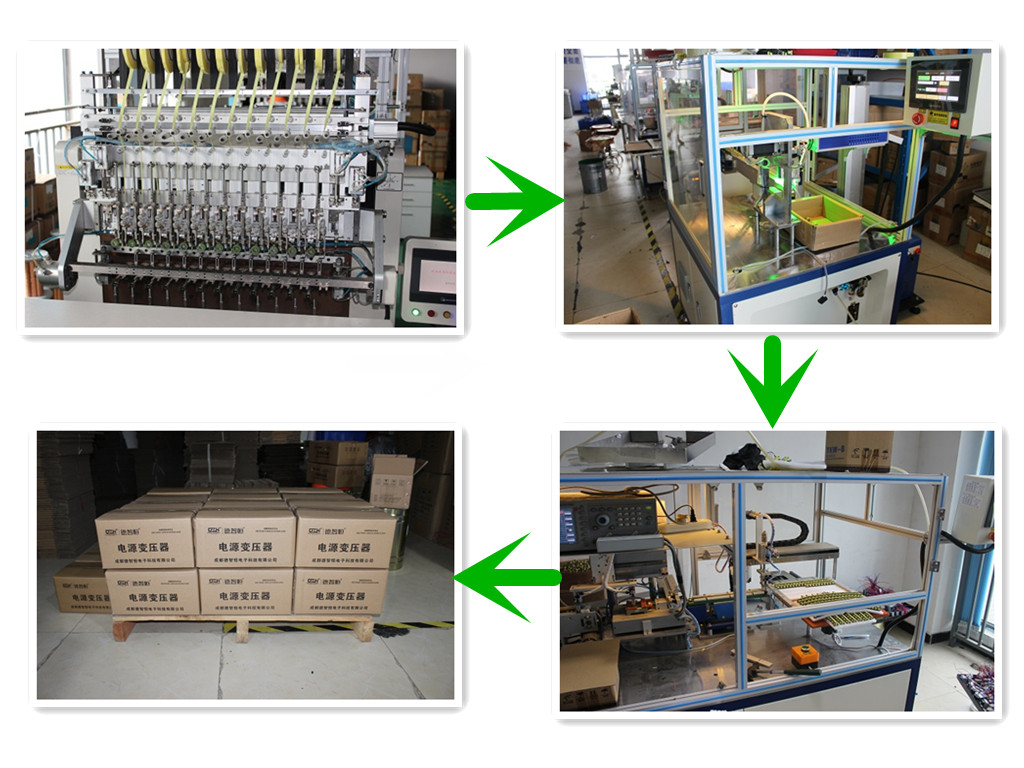

生產流程：繞線→ 裝磁芯→包膠→焊錫→激光打標→檢測→含浸→烘烤→檢測→裝箱
使用環境
1、周?chē)諝鉁囟?5℃至+40℃，
2、安裝地點海拔不超過2000m；
3、變壓器在50厘米范圍內請不要放置其他易燃易爆物品，1厘米不要放置其他物品，確保變壓器有良好的散熱環境，保證安全。
請準確計算負載功率，切勿超載。輸出請勿短路，如無輸出時，請斷電一分鐘再通電使用。通電使用前，請仔細確認變壓器是否鏈接正確，嚴謹變壓器線路接反。
4、無劇烈震動和沖擊振動的地方
5、在無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃的地方；
6、不受雨雪侵襲的場所。
產品特點：
|
灌封變壓器型號列表（部分產品）
|
|
型號
|
容量(VA)
|
輸入電壓
|
輸出電壓
|
外形尺寸
長寬高
|

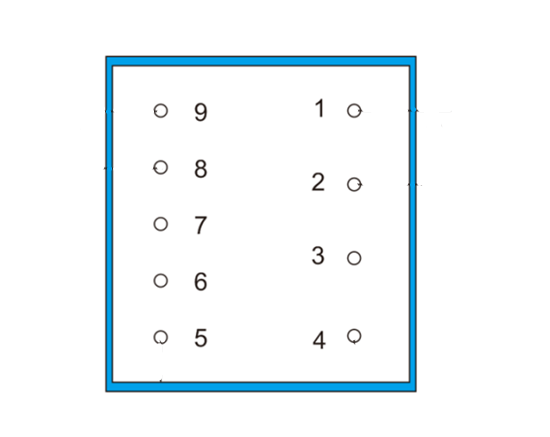

針腳
|
|
EI8*11
|
1
|
按
客
戶
需
求
生
產
|
按
客
戶
需
求
生
產
|
31*27*27
|
3+4
|
|
EI10*15
|
2
|
38*32*31
|
3+4
|
|
EI13*17
|
3
|
43*35*31
|
4+5
|
|
EI13*20
|
4
|
44*36*31
|
4+5
|
|
EI13*26
|
5
|
44*36*43
|
4+5
|
|
EI16*20
|
6
|
52*44*41
|
5+5
|
|
EI16*24
|
8
|
52*44*46
|
5+5
|
|
EI16*30
|
10
|
52*44*51
|
5+5
|
|
EI19*30
|
18
|
60*54*48
|
7+7
|
|
備注： 1、外形尺寸為參考尺寸，如有特殊要求可以按要求定制
2、以上圖表全部為銅線繞制，如需鋁線需要單獨定制和說明
3、如用戶有特殊要求，本公司可代為設計制造
4、上表僅列明我廠部分產品型號，如需了解更多可致電：028-84374168
|
1、變壓器的基本型號規格，容量及數量。
2、變壓器的初、次級電壓。
3、提供初次級電壓時，同時提供各電壓的容量分配，或參考案例來選取合適型號規格的產品。
4、本公司產品外形和安裝尺寸僅供參考。如尺寸需要改變可在訂貨時特殊說明。
